扬尘在线检测系统概述

     我国对环境治理要求越来越高，PM2.5成为环境监测的重要指标，而空气中的扬尘作为影响PM2.5指标的重要组成部分，也成为各级***监控的对象。青岛骏源环保设备有限公司自主研发了环境实时在线监测系统，利用无线传感器技术和激光粉尘测试设备，实现扬尘在线监控，还可以监测PM2.5，PM10，噪音，环境温度，环境湿度，风速风向等各项指数，各测试点的测试数据通过无线通讯直接上传到监测后台，方便环境部门实时监测数据。应用领域：工地扬尘在线检测、城市管理小区检测、广场、大型工况企业等公共场所，是环保、建设、城市管理、交通、市政等相关部门对大气污染悬浮颗粒物排放***控制评价的重要依据。

扬尘在线检测系统概述（单机版）型扬尘在线检测系统功能概述

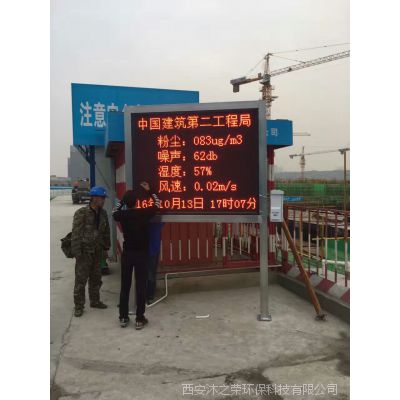

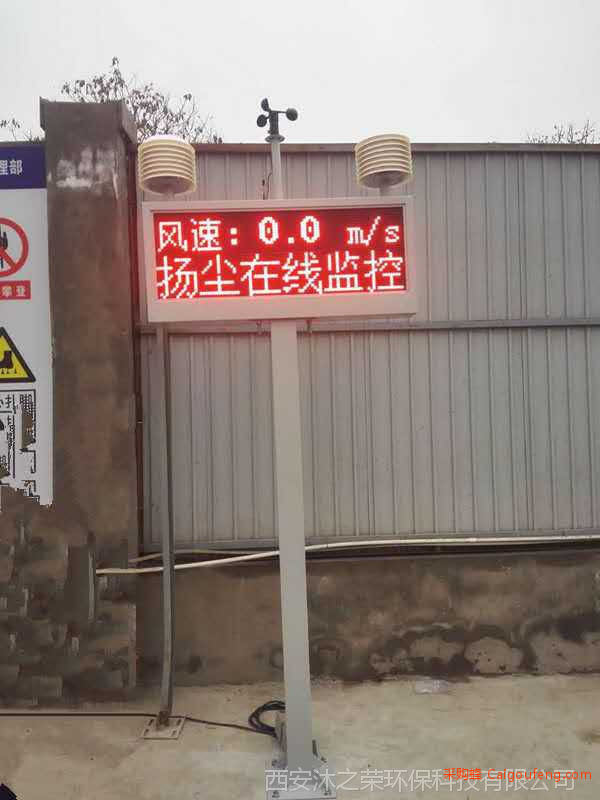

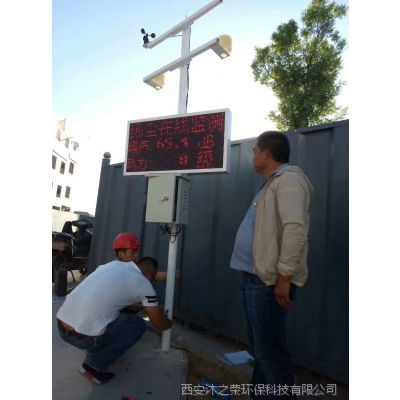

    该系统适用于各建筑施工工地、道路施工、旅游景区、码头、大型广场等现场实时数据的在线监测，其中监测的数据包括扬尘浓度、噪音指数以及视频画面。通过物联网以及云计算技术，实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集；数据通过网络传输，可以在电脑、手机、iPad等多个终端访问。扬尘监控系统在工作的时候，对于一些数值超标的画面会进行自动抓拍，再通过网络将抓拍到的画面以及数据传输到服务器，实现可视性数据。并且具备自动报警功能，可以随时掌控环境发生的变化，进而告知有关部分进行整顿，具备报警联动信息输出，可以外接喷雾降尘设备，实现联动。

扬尘在线检测系统概述（单机版）型扬尘在线检测系统技术参数

    1、内置噪声扬尘：内置噪声扬尘自动监测传感器，量程30-130db/0-2mg/m3；

    2、视频信号联网：通过以太网或者无线3G/4G网络可以***支持视频信号传输；

    3、高配置嵌入式系统：工业实时处理系统，采用了实时操作系统和看门狗电路，实时操作系统可以允许同时运行多个任务；

    4、扩展气象参数：温湿度、风速、风向等气象信号的扩展接入，环境***监控，接受按要求定制；

    5、全天候全自动：24小时365天全时工作，通讯状态指示；故障提示报警功能；

    6、通信方式定制：以太网通讯，客户端/服务器模式，联网可选2G/3G/4G、运营商专线等；

    7，屏幕标准尺寸；1.04*0.54米，其他尺寸可联系销售人员定制。

概述：

随着我国对环境治理要求越来越高，PM2.5越来越成为环境监测的重要指标，而空气中的扬尘作为影响PM2.5指标的重要组成部分，也成为各级***监控的对象。当前检测粉尘的主要手段是手工采样、分析，检测效率低，而且浪费大量人力物力。我公司为改善空气质量利用无线传感器技术和激光粉尘测试设备，自助研发的全天候户外扬尘监控系统，除了可以实现扬尘监控以外，还可以监测PM2.5、PM10，PM1.0、TSP、噪声、环境温度，环境湿度，风速、风向等环境因子， 各测试点的测试数据通过无线通讯直接上传到监测后台，大大节省了***监测成本，提高监测效率。

 应用行业：

 主要适用于建筑工地、拆迁工地、煤矿厂、工业园区、社区、城市环境、住宅小区等。

 系统组成：

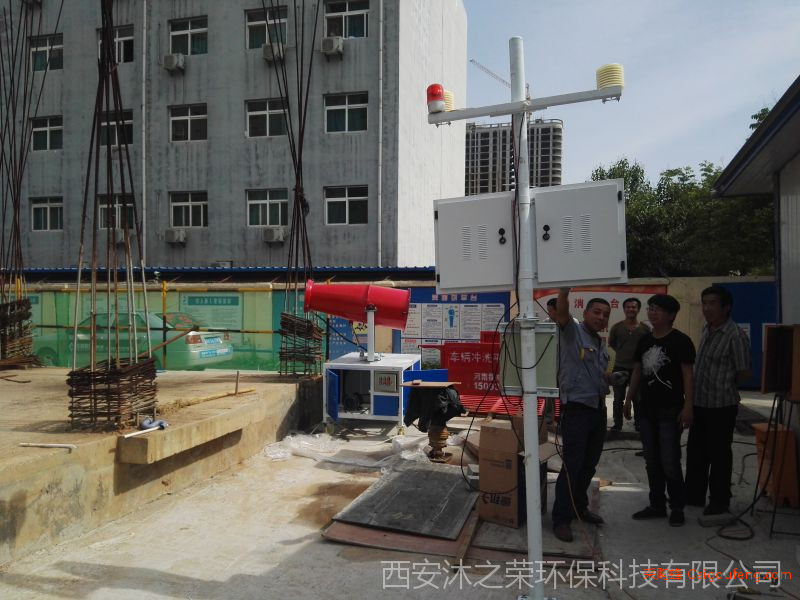

本系统由数据采集器、传感器、视频监控系统、无线传输系统、后台数据处理系统及信息监控管理平台。监测子站集成了大气PM2.5、PM10监测、环境温湿度及风速风向监测、噪声监测、视频监控及污染物超标视频抓拍（选配）、有毒有害气体监测（选配）等多种功能；数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。该系统还可与各种污染治理装置联动，以达到自动控制的目的。

 产品特点：

1、实现了24小时候全天候实时的在线监测。

2、为了提供准确的颗粒浓度信息，可连接多个传感器并远程传输至大显示屏。

3、设定了报警管理，超限后向的手机上发送短信，及时预警，提高实时监测的有效性。

4、外部电源和通讯系统出现的临时故障不影响数据采集，通讯恢复后可自动下载延误传输的数据；***断电不丢失已采集存储的数据。

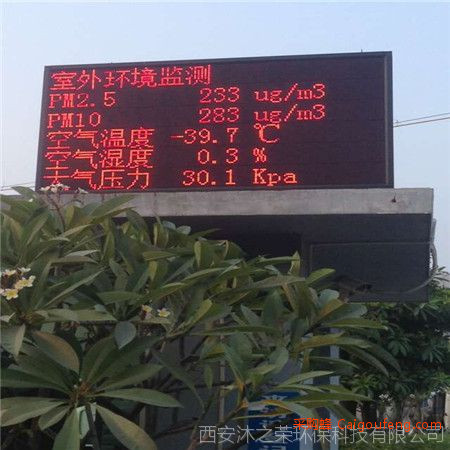

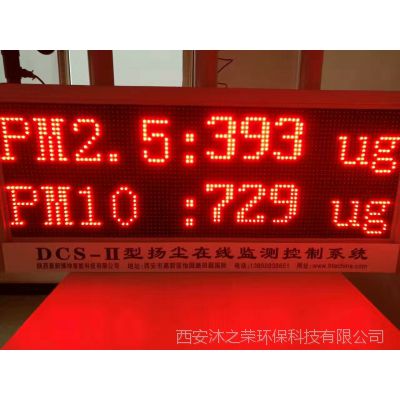

5、支持多种尺寸彩色液晶和LED户外显示屏等实时显示数据。（户外显示屏可根据客户需求定制）

6、实现数据的存储管理，对监测点的数据图形展示，曲线分析，超限超标报警统计等，为监管部门提供决策依据。

技术参数指标：

PM技术参数：

测量范围：0.3～1.0、 1.0～2.5、  2.5～10微米（um）

量程：0～500ug/m3

计数准确率：50%@0.3um、 98%@≥0.5um

称准体积：0.1升（L）

响应时间：≤10秒（s）

风速参数：测量范围：0-30m 0-60m（可选） 分辨率：0.1m/s  测量精度：±1m/s

风向参数：风向范围：0～360°/16方位  分辨率：1° 测量精度：±3°

温度参数：测量范围：-30～70℃  分辩率：0.1℃  准确度：±0.3℃

湿度参数：量程：0～***RH   分辨率：0.1%RH   准确度：±3%RH

噪声参数：量程: 30~130dB 频率范围: 31.5Hz~8kHz   准确度: ±1.5dB噪声

TSP参数：测定范围：0.01-10000ug/m3  检测灵敏度：0.01ug/m3； 测量精度：±10%（选配）

摄像机：室外网络红外高速球,采用***处理器，高效、稳定，水平360度连续旋转，垂直90°,双滤光（选配）

片自动切换，IP66防护等级，支持有线/3G无线网络传输。

供电系统    AC220V 或 太阳能供电

通讯系统    RS485，GPRS，以太网等（选配）
